Тепловая завеса

Что такое воздушная завеса?

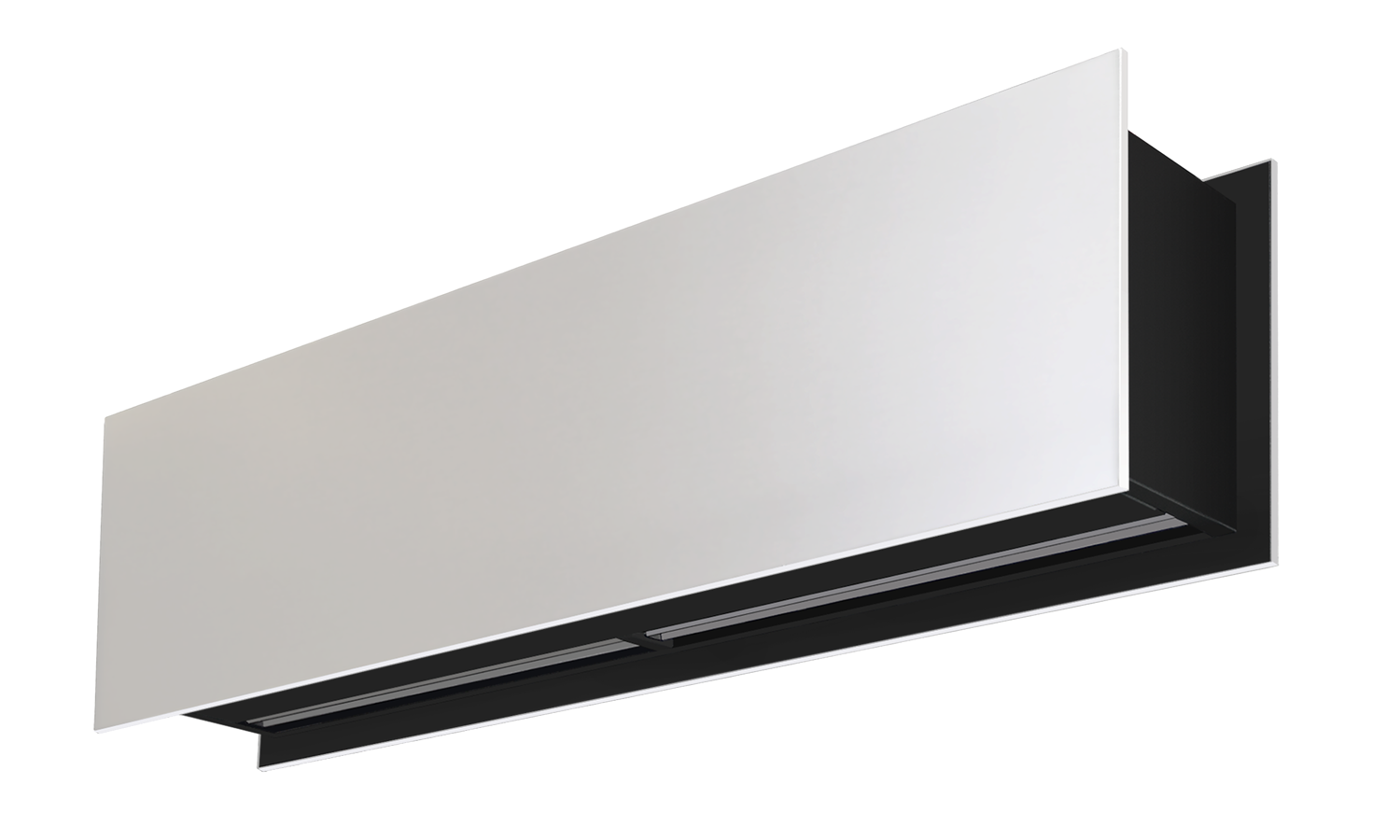

Воздушная завеса - это устройство с вентилятором, которое создает невидимый воздушный барьер над дверным проемом для эффективного разделения двух разных сред без ограничения доступа людей или транспортных средств. Соответственно, тепловая воздушная завеса- это все вышеперечисленное еще и с подогревом. Энергосберегающий воздушный экран снижает расходы на отопление и охлаждение до 80%, защищая внутренний климат и повышая комфорт людей. Он сохраняет атмосферу чистой от вредителей и насекомых, пыли, воздуха, загрязнений, запахов, предотвращает сквозняки и попадание холодного или теплого воздуха в помещение

Функционирование воздушной завесы основано на высокоскоростной воздушной струе, которая закрывает все отверстия. Воздушные завесы с подогревом создают комфорт благодаря струе воздуха, когда люди пересекают воздушную завесу, и помогают поддерживать температуру на входе.


Эффективны ли воздушные завесы?

Абсолютно эффективны!

Все исследования и испытания доказали, что воздушные завесы эффективны. Когда эффективная воздушная завеса правильно установлена, это экономит много энергии, и в то же время входные зоны остаются защищенными от климатических воздействий, удобными и свободными от сквозняков, насекомых, запахов и т.д. В ниже расположенных диаграммах четко доказана эффективность воздушных завес. Поверхность следующей диаграммы разделена на две части (при X = 2): рассматриваемая внутри левая сторона имеет обогреватель на стене, а правая сторона с охлаждением имитирует улицу

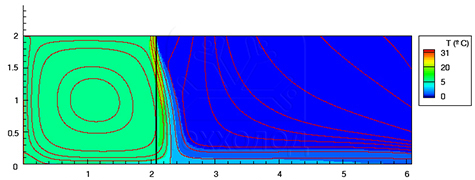

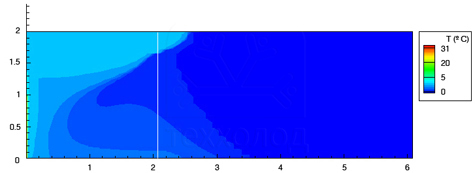

Вариант без воздушной завесы:

Следуя законам физики, светлый нагретый воздух слева от изображения поднимается естественной конвекцией и в сторону, в то время как более тяжелый не нагретый холодный воздух проникает снаружи, проходя через пол. Поскольку воздух имеет тенденцию выравнивать температуру и давление, а тепло внутри не защищено от внешних воздействий, воздух смешивается, и мы не можем нагреть правую часть. В этой ситуации мы тратим много энергии, а обогреватель не может поддерживать комфортную внутреннюю температуру.

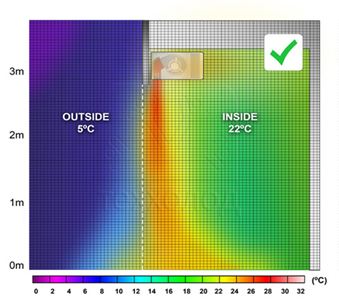

Вариант с воздушной завесой:

Воздушная струя завесы, расположенная сверху, четко разделяет теплую и холодную зоны на две тепловые зоны. Воздушная завеса сохраняет внутреннюю среду с левой стороны изображения при комфортной теплой температуре и предотвращает проникновение холодного воздуха снаружи. В этой второй ситуации воздушная завеса экономит до 80% энергии, выделяемой нагревателем, расположенным на левой стене.

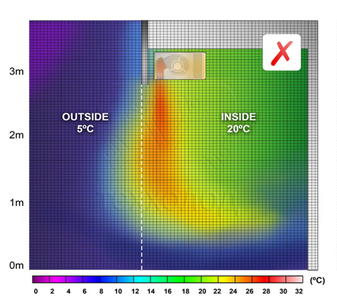

Важное примечание: Плохо сконструированные воздушные завесы, неправильно подобранные тип и размеры или производительность, или не профессиональный монтаж потеряют часть или даже все преимущества и могут стать хуже, чем незащищенная дверь.

Как работают тепловые завесы?

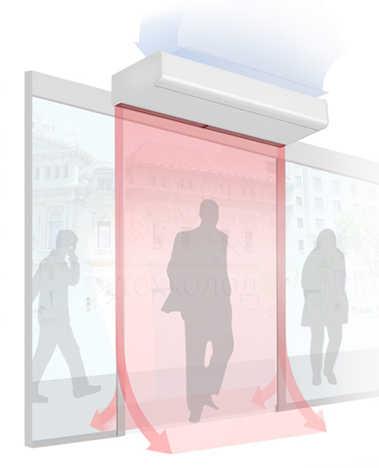

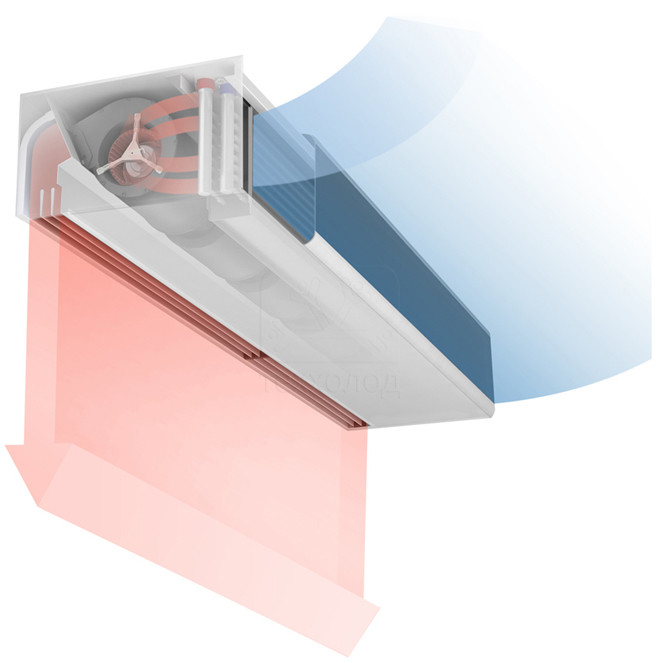

Обычный воздух поступает через воздушную завесу, с функциями подогрева воздуха или без, сжимается внутренними вентиляторами и принудительно создает воздушную струю, которая направлена в открытый проем. Фильтр защищает внутренние компоненты (теплообменник, вентиляторы, электронику и т. д.) от пыли и мелких частиц. Вентиляторы воздушной завесы могут быть с прямым или ременным приводом. Наиболее часто используемые типы - центробежные, осевые и поперечные вентиляторы. Некоторые воздуховыпускные отверстия и / или ламели могут быть регулируемыми для повышения производительности воздушной завесы.

Воздушные завесы с подогревом имеют теплообменник (электрический, горячая / охлажденная вода) Для нагрева или охлаждения струи. Нагревание используется для того, чтобы люди не чувствовали холодную струю воздуха при прохождении через дверной проем, а также для обогрева объема воздуха, поступающего на вход.


Существует 3 возможных направления выдувания воздушных потоков:

Горизонтальный выброс сверху вниз          Вертикальный выброс с одной стороны на другую сторон          Горизонтальный выброс снизу вверх

Воздушные завесы можно разделить по типу производительности

• Высоконапорные тепловые завесы применяются для проемов от 4 до 10 метров
• Средненапорные тепловые завесы применяются для проемов до 3,5 метров
• Низконапорные тепловые завесы

Воздушные завесы нужно разделить по источнику тепла.

• Тепловые воздушные завесы с электрическим источником тепла
• Тепловые воздушные завесы с водяным источником тепла (горячая вода)
• Тепловые воздушные завесы без источника тепла

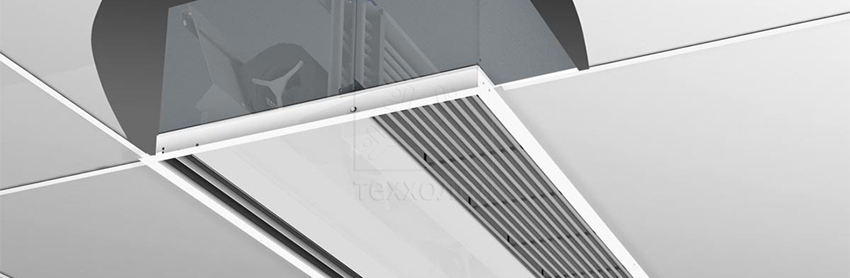

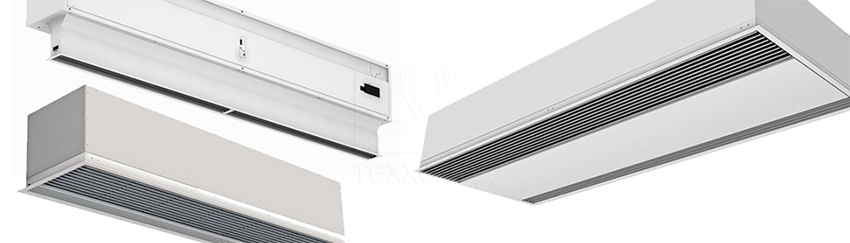

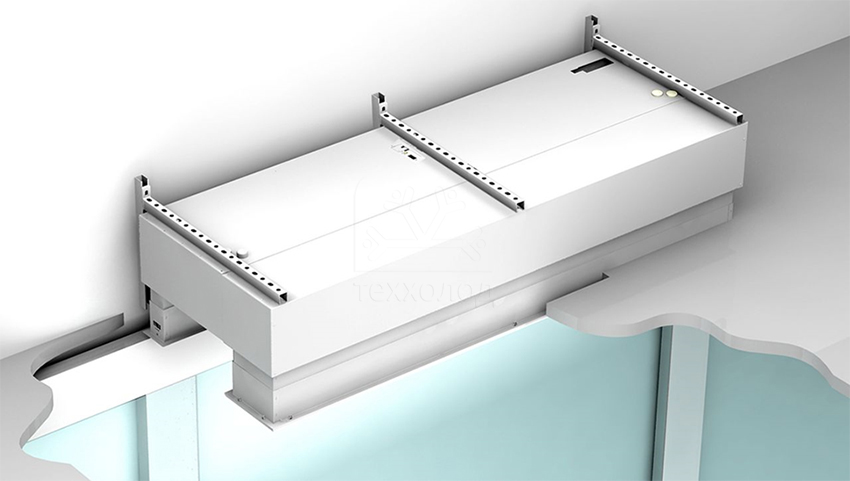

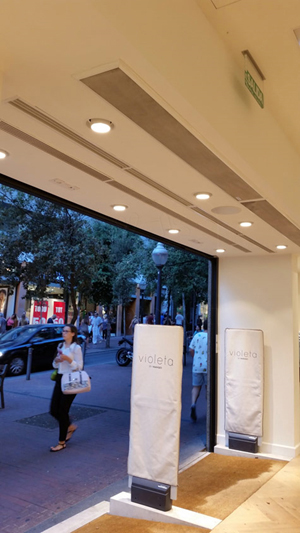

Большинство воздушных завес устанавливаются горизонтально, через верхнюю часть отверстия, и воздух выпускается сверху вниз через дверцу. Вертикальные воздушные завесы могут быть установлены на одной или обеих сторонах двери. Горизонтальная установка, встроенная в пол, является наиболее эффективной с точки зрения термодинамики и в то же время самой дорогой в установке и проблематичной, когда общественное движение пешеходов пересекает дверной проем по очевидным причинам. Так что он используется только в некоторых специальных промышленных зданиях.


Типы воздушных завес: не циркуляционные или циркуляционные. Устройство без рециркуляции выпускает воздух в окружающую среду. В противном случае рециркуляция собирает и возвращает воздух из выпускаемого воздуха. Циркуляционные воздушные завесы более эффективны, но большинство установок не циркулируют из-за более низких затрат.

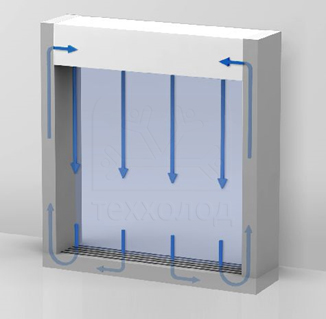

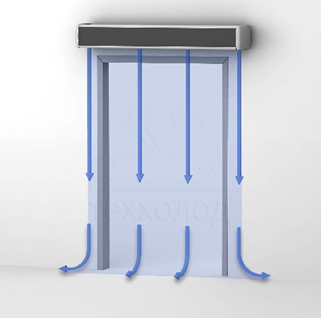

       Не циркулирующая воздушная завеса                                           Циркуляционная воздушная завеса

Воздушные завесы: технология

Известно, что в открытых дверных проемах с двумя смежными областями в разных условиях воздух между ними взаимозаменяем, потому что законы физики стремятся выровнять разницу температуры и давления между обеими сторонами. В основном передача воздуха в дверях происходит из-за этих 3 факторов:

• Разница температур: это эффект естественной конвекции, который создает воздушную передачу между двумя областями с разностью температур. Теплый воздух будет выходить через верхнюю часть дверного проема и заменяться холодным воздухом, поступающим внизу. Чем больше разница температур, тем больше обмен воздуха и потерь энергии.

• Разница давлений: рекомендуется максимально уравновешивать разницу давлений, поскольку она влияет на характеристики воздушной завесы. Но в некоторых установках, таких как чистые зоны, небольшая разница давления помогает предотвратить попадание частиц снаружи.

• Естественный ветер и сквозняки: изменяя силу струи воздуха и угол выпуска на выходе, воздушная завеса может противодействовать принудительным воздушным движениям, таким как естественный ветер или сквозняки. Если скорость поступающего воздуха чрезмерна, воздушная завеса станет менее эффективной.

Схематическое представление основных параметров, связанных с характеристиками воздушной завесы. Эффективность воздушной завесы зависит от оптимизации факторов производительности.

Самые важные из них:

Турбулентность струи: струя с низкой турбулентностью будет намного эффективнее и экономит энергию.
Скорость воздуха: скорость воздуха должна быть достаточной по всему дверному проему.
Объем воздуха: более широкая струя делает воздушную завесу более сильной против перемещения воздуха в дверных проемах.
Угловой выброс: в зависимости от ситуации, если форсунки хорошо ориентированы, это увеличит энергосбережение.
Тип вентилятора: осевой, тангенциальный, центробежный и т. д. Вентиляторы с более высоким давлением создают струю с более высоким давлением, которая будет более эффктивной. Например, если мы сравним воздушную завесу с тангенциальным вентилятором с воздушной завесой с центробежным вентилятором (с тем же объемом воздуха), струя из центробежных вентиляторов будет сильнее и больше.
Исследования показывают, что воздушная турбулентность являются одним из наиболее важных параметров, которые влияют на расстояние воздушной струи.

Оптимизированная форма выпускной камеры, положение и тип вентиляторов, форма ламелей и т. д. Существенно влияют на производительность воздушной струи.

Испытания и университетские исследования доказали, что угловой разряд помогает существенно повысить эффективность воздушной завесы. Когда такие факторы, как ветер, температура или перепад давления, вызывают перенос воздуха снаружи внутрь, мы можем направить струю наружу в некоторой степени. Тогда направление струи против входа воздуха поможет удерживать воздух снаружи. Траектория струи будет параболической, но в конце она достигнет пола, приближенного к дверному проему. Если мы не сможем отрегулировать угол выброса, струя будет выталкиваться силами внешнего воздуха. Фиксированные лопатки, где скорость входящего воздуха толкает струю воздушной завесы, результирующий параллелограмм сил отклоняется внутрь. Это позволяет наружному воздуху войти внутрь. Регулируемые ламели, когда воздушная струя ориентирована против входа. Это означает, что наружный воздух не поступает, а внутренний воздух не выходит. Кроме того, поддерживается внутренний уровень температуры.

Зачем нужно ставить воздушную завесу? Преимущества установки и отсутствия

Мы классифицируем преимущества воздушных завес по 4 группам:

Коммерческая доходность

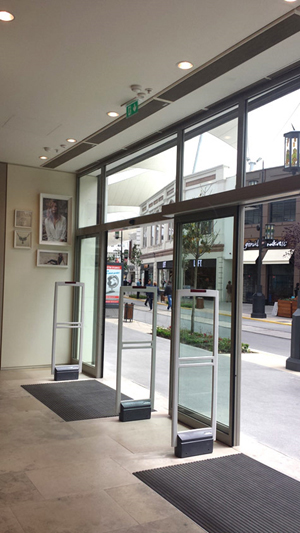

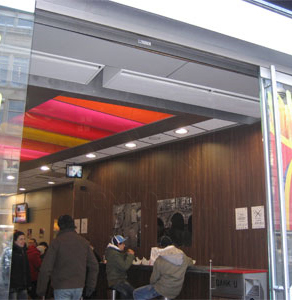

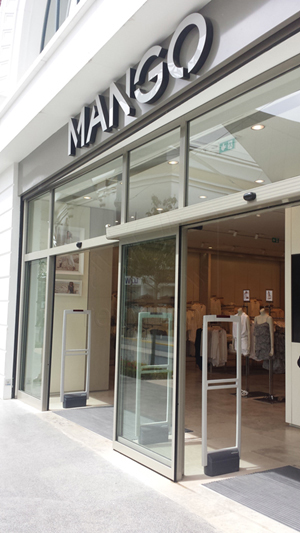

• Увеличение продаж за счет «эффекта открытых дверей». Известно, что когда двери открыты, желание людей войти в дверь существенно возрастает
• Двери открытые - это приглашение для клиентов
• Дверной проем действует как витрина магазина и позволяет людям видеть внутреннюю часть магазина
• Свободный доступ для инвалидов (инвалидных колясок) или людей, использующих детские коляски, тележки, зонты и т. д.
• Контроль сквозняков
• Увеличивает доступное полезное пространство на входах
• Повышает комфорт клиентов и персонала

• Помогает поддерживать адекватную окружающую среду
• Уменьшает невыход сотрудников
• Борьба с вредителями и насекомыми
• Барьер против воздушной пыли, загрязнения, паров и неприятных запахов

• Уменьшает потери энергии при кондиционировании помещения
• Уменьшить потребления тепловой энергии при холодном времени года
• Уменьшает стоимость эксплуатации здания
• Уменьшает выбросы CO 2

• Увеличивает видимость входа противодействует столкновениям людей и техники
• В холодных помещениях уменьшает запотевание, высушивает дверной проем и предотвращает образование льда на полах.
• Легкая эвакуация через выходной дверной проем в случае пожара или чрезвычайной ситуации
• Действовать как барьер от огня дыма (специальное применение)

Для достижения этих преимуществ необходимо правильно выбрать воздушную завесу.

Если продавец вам неправильно выберет тепловую завесу, то воздушная струя не достигнет пола, и разделение двух смежных областей не будет достигнуто. Тогда весь нагретый / охлажденный воздух пересечет дверной проем, и вы потеряете энергию и все другие преимущества.

Некоторые люди заботятся только о цене воздушной завесы и выбирают менее эффективную или неадекватную воздушную завесу, следуя иногда рекомендациям других продавцов. Будучи уверенным, вы всегда должны сравнивать характеристики воздушной завесы, особенно тип используемых вентиляторов и объем воздуха.
Теплову завесу нужно подобрать так, чтобы она экономила вам деньги и создавала комфорт. В заключение, на открытых дверях настоятельно рекомендуется использовать воздушную завесу из-за многих преимуществ.

Защита внутреннего климата помещений

В первую очередь, воздушные завесы предназначены для предотвращения попадания наружного воздуха через открытые дверные проемы в определенную климатическую зону (с подогревом или охлаждением).
Воздушные завесы снижают энергозатраты, сохраняя нагретый или охлажденный воздух помещении.

Эффективные воздушные завесы сэкономят до 80% потерь энергии через дверной проем по сравнению с дверью без воздушной завесы.
Зимой воздушная завеса создает барьер, который защищает от холодного воздуха, а летом воздушный поток защищает горячий воздух снаружи.
Принимая во внимание экономию энергии, средний срок окупаемости воздушной завесы составляет от 2 до 5 лет в зависимости от использования и климатических условий.

Хотя двери открыты, воздушная завеса разделяет внутренние и внешние условия

Борьба с вредителями и летающими насекомыми
Воздушные завесы берегут ваши помещения от проникновения насекомых.  Они будут остановлены барьером воздуха, слишком мощным для проникновения. В заведениях общественного питания, барах, ресторанах, кафе — это крайне необходимо. Особенно нужно заметить, что воздушные завесы необходимы в местах здравоохранения. Больницы, госпитали, стоматологии и т.д. в них не допустимо присутствие насекомых.

Воздушная завеса останавливает вход летающих насекомых снаружи

Вы должны выбрать правильную воздушную завесу для отсечки насекомых. Необходима мощная воздушная струя вдоль всего дверного проема (более сильная, чем стандартные).

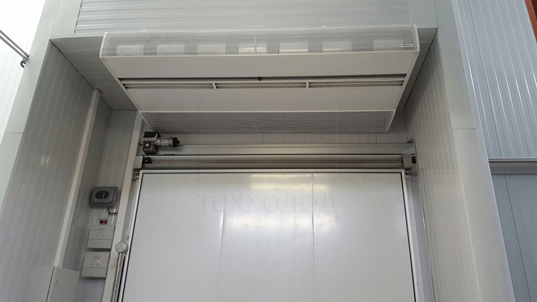

Воздушная завеса в холодильных камерах
Из-за большой разницы температур настоятельно рекомендуется установить воздушные завесы, чтобы уменьшить потери энергии при открытой двери. Чем выше разница температур между внутренней и внешней частями, тем выше потери энергии, если дверь не защищена. Таким образом, период окупаемости воздушной завесы очень короткий, а затем экономия энергии / денег очень высока. Мы не только сэкономим деньги, не пропуская воздух через дверь, но и поддержим замороженные товары в идеальном состоянии и поможем снизить расходы на разморозку холодильной камеры.

Воздушные завесы - самый безопасный способ сэкономить много энергии в холодных помещениях

Для холодильных камер и морозильных камер воздушные завесы являются наиболее безопасным способом защиты от потерь энергии без какого-либо физического барьера, который может привести к несчастным случаям или столкновениям на дверях. Например, когда используются пластиковые полосовые шторы, обзор через дверной проем ограничен и происходят несчастные случаи с людьми или транспортными средствами. Кроме того, это предотвращает надоедливое и потенциально опасное запотевание, влажность и образование льда в области входа в дверь.

Воздушные завесы могут быть установлены во всех местах, где часто открываются двери.

Как правильно подобрать воздушную / тепловую завесу

Для выбора воздушной завесы необходимо учитывать следующие факторы:

• Высота установки измеряется от выхода струи до пола
• Ширина двери
• Расположение здания для определения уровня защиты, необходимого от погодных условий (температура, влажность и ветер)
• Расположение нескольких дверей, в одной области или противоположные.
• Этажность здания, соединенных эскалаторами / лестницами
• Перепад давления внутри и снаружи здания
• Характеристики двери: если она всегда открыта, она открывается автоматически, открывается вручную, вращающаяся дверь и т. д.
• Характеристики установки вентиляции и кондиционирования
• Наличие теплового источника для отопления завесы, электричество / горячая вода
• Тип бизнеса, стиль и отделка помещений

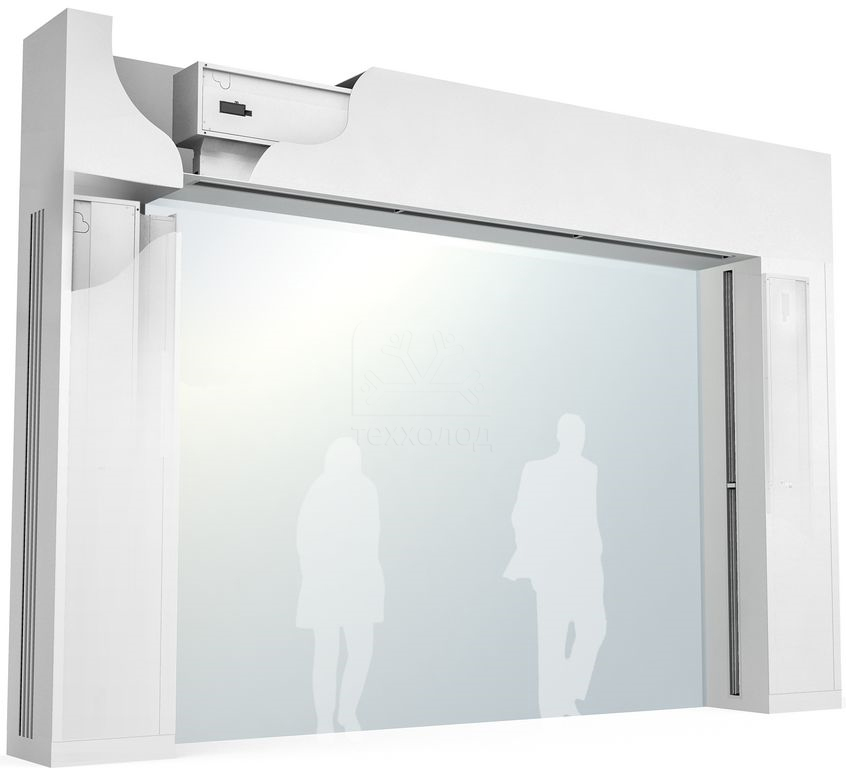

• Тип завесы, свободно висящая или утопленная, горизонтальная или вертикальная. С подогревом или без подогрева и т. д.

Как выяснили, выбор воздушной завесы зависит от многих факторов. Ниже мы показываем 4 различных варианта от самой простой до самой сложной.

Легкая ситуация                                                            Стандартная ситуация

Средняя ситуация                                                                     Сложная ситуация

Опытные консультанты Теххолода в вашем распоряжении, чтобы помочь вам выбрать правильную воздушную завесу для всех применений.

Обратитесь к консультантам компании Теххолод мы подберём правильную тепловую завесу и сократим ваши расходы! https://techholod.com/ тел +7 495 966-41-42 или отправьте запрос на почту info@techholod.com

Управление и регулировка воздушных завес

Управление воздушной завесой необходимо для предотвращения избыточного использования энергии, изменяя характеристики воздушной завесы в соответствии с каждой ситуацией.

Используя соответствующее управление вместе со вспомогательными устройствами, клиент может регулировать поток воздуха, температуру, чтобы оптимизировать работу тепловой завесы сто бы избежать проникновения воздуха через дверной проем.

Базовые контроллеры позволяют изменять скорость вентиляции и ступени нагрева вручную.

• Автоматическое функционирование: изменение вентиляции и / или отопления в зависимости от задачи
• Подключение к внешним датчикам и / или устройствам
• Включите внутренние датчики (температура, движение и т. д.)
• Интерфейсное соединение с системами автоматизации, внешнее включение / выключение, термостатическое управление
• Программы внутренней безопасности (защита компонентов и избежание повреждений)
• Дверной контакт, клапаны, датчики теплоносителя и т.д.

Дверной контакт (магнитный, механический)                       Соленоидный клапан               Датчик замерзания

Например, если мы устанавливаем дверной контакт, подключенный к воздушной завесе, когда дверь остается закрытой, воздушная завеса выключена или работает на низкой скорости вентиляции и / или на более низкой ступени нагрева, что экономит энергию. Когда дверь открывается, воздушная завеса увеличивает скорость вентиляции и / или ступень нагрева, чтобы защитить дверной проем.

Другой пример - подключение воздушной завесы к комнатному термостату. Затем устройство будет увеличивать / уменьшать или прекращать нагрев, когда достигнет желаемой температуры.

Теххолод имеет широкий спектр контроллеров от стандартных ручных до усовершенствованных автоматических функций и интерфейса для подключения воздушных завес к системам автоматизации.

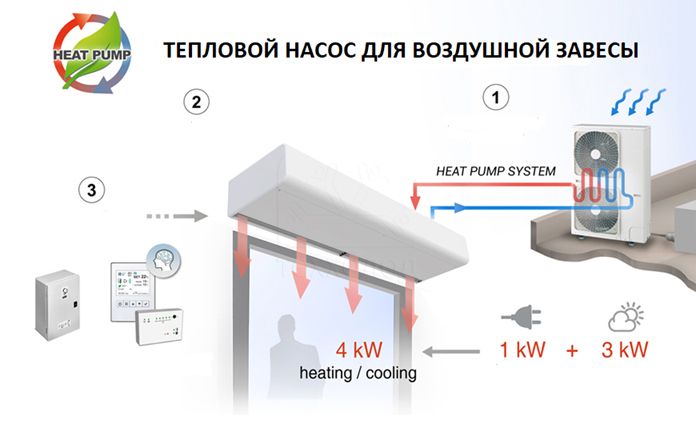

Воздушные завесы с тепловым насосом

Тепловой насос - это устройство, которое использует небольшое количество энергии для перемещения тепла из одного места в другое. Эта система чрезвычайно эффективна, потому что она просто передает тепло, а не сжигает топливо для его создания.

Он состоит из замкнутого контура, по которому протекает специальная жидкость (хладагент). Эта жидкость превращается в жидкое или газообразное состояние в зависимости от температуры и давления.

Контур состоит из: компрессора, конденсатора, расширительного клапана и испарителя

Преимущества и преимущества

Воздушные завесы на тепловом насосе очень эффективны при потреблении 1 кВт электроэнергии, выходная мощность 4 кВт

• Очень высокие показатели энергоэффективности.
• Короткий срок окупаемости благодаря очень высокому уровню энергосбережения
• Отопление и охлаждение включены в одну и ту же систему (обратный цикл)
• Экологически чистый, так как использует такое низкое количество энергии

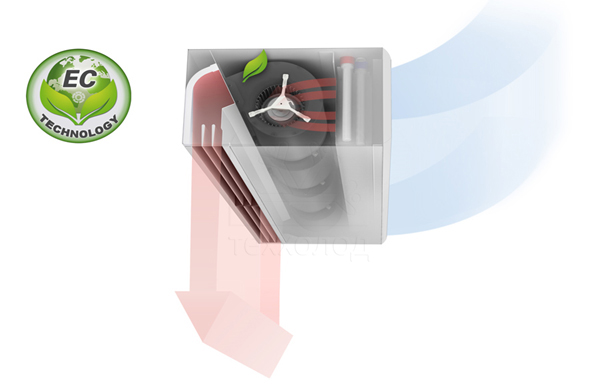

Воздушные завесы EC

Технология ЕС

Технология EC (электронно-коммутируемая) объединяет напряжения переменного и постоянного тока, объединяя лучшие две технологии: двигатель работает на постоянном напряжении, но с обычным источником переменного тока.

Мотор представляет собой двигатель постоянного тока со встроенной электроникой коммутации и постоянными магнитами во внешнем роторе. Такой мотор называют Electronically Commutated, или просто EC-мотор.

ЕС-мотор не имеет потерь на проскальзывание, снижает потери и повышает эффективность по сравнению с двигателями переменного тока.

ЕС моторные принципы

• Бесщеточный двигатель постоянного тока с постоянными магнитами внутри ротора
• Статор приводится в действие электронными переключателями (которые заменяют угольные щетки), управляемыми микроконтроллером
• Электронная система используется для определения положения ротора
• AC 230Vx1 или 400Vx3, действительный для 50/60 Гц

Преимущества и преимущества

• Экономия энергии: минимальное энергопотребление и лучшая эффективность, чем в эквиваленте переменного тока
• Низкая температура двигателя: для более длительного срока службы, чем эквивалент переменного тока
• Простота: электронное и силовое преобразование полностью интегрированы в двигатель
• Высокая производительность: скорость может быть доведена до 3600 об / мин

Заказывайте воздушные завесы с EC- моторами в компании Теххолод по низким ценам.

Обратитесь к консультантам компании Теххолод мы подберём правильную тепловую завесу и сократим ваши расходы! https://techholod.com/ тел +7 495 966-41-42 или отправьте запрос на почту info@techholod.com

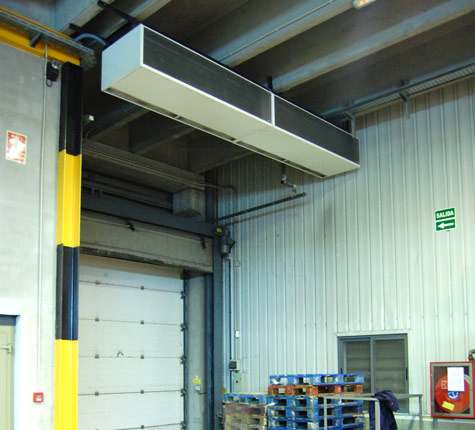

Монтаж воздушных тепловых завес

Команда профессионалов ООО "Теххолода" быстро, в срок, качественно подберут и смонтируют тепловые воздушные завесы.  Сделаем монтаж тепловых воздушных завес таких производителей Ballu, Dantex, Frico, General, Climate, Hintek, Hyundai, Kalashnikov, Loriot, Neoclima, Olefini, Sinbo, Sonnige, Termica, Timberk, Tropik Line, WING, Zilon, Антарес, Тепломаш, для проёмов высотой до 12 метров.

При защите проема нужно учитывать основную характеристику, высоту и ширину проема. Чем больше эти размеры, тем больше потребуется тепловой мощности. При подборе рассчитывается средняя температура воздуха в проеме, просчитываются сквозняки, стороны света, при необходимости проектируется гидравлическая обвязка, электрические соединения, несущие конструкции и другие параметры.

ВАЖНО ПОНИМАТЬ! Необходимо перекрыть подогретым воздухом весь габарит проема.

• Монтаж воздушной тепловой завесы на высоте до 3-х метров на бетонное или кирпичное основание
• Подключение тепловой завесы к существующему автомату питания и защиты или розетке электропитания (автомат или розетка должна быть установлена клиентом) или это дополнительная работа
• Проверка и пуско-наладочные работы

Дополнительные работы по монтажу воздушной тепловой завесы оплачиваются отдельно.

Стандартный монтаж воздушной тепловой завесы выполняется с помощью кронштейнов, которые входят в комплект. Когда монтаж завес затруднен особенностями конструкции здания или проема, «Теххолод» изготовит специальные несущие металлоконструкции.
